В мире промышленной метрологии системы Renishaw RMP (Radio Machine Probe) прошли путь от простого радиоканала до сложных адаптивных систем. Если вы выбираете оборудование для станка или ищете замену вышедшему из строя компоненту, критически важно понимать различия между поколениями: Original, Q (Quick) и QE (Enhanced).
1. Базовая серия (Legacy / Non-Q)
Первое поколение систем (например, оригинальный RMP60 и интерфейс RMI) работало на фиксированных частотах или ограниченном наборе каналов в диапазоне 2.4 ГГц.
- Технология: Традиционный радиоканал.
- Совместимость: Датчик RMP60 старого образца работает только с интерфейсом RMI.
- Минусы: Чувствительность к помехам от Wi-Fi и других датчиков. Сложность настройки нескольких систем в одном цеху.
- Статус: Сняты с производства или заменяются на современные аналоги.
2. Серия Q (Quick Pairing)
Появление интерфейса RMI-Q и соответствующих датчиков (RMP60 Q, RMP40 Q) стало революцией в удобстве.
- Ключевое отличие: Внедрение технологии FHSS (Frequency Hopping Spread Spectrum — скачкообразная перестройка частоты). Система постоянно меняет частоту внутри диапазона, «убегая» от помех.
- Функция Pairing: Процесс сопряжения датчика с интерфейсом стал занимать секунды (через визуальное подтверждение светодиодами), в то время как раньше требовалась сложная процедура программирования.
- Масштабируемость: Позволяет работать нескольким системам в одном пространстве без взаимных наводок.
3. Серия QE (Enhanced) — Новое поколение
Серия QE (например, RMI-QE и датчики RMP60 QE) — это актуальный стандарт Renishaw. Это не просто «рестайлинг», а глубокая переработка электроники.
- Энергоэффективность: Значительно увеличен срок службы батареи.
- Помехоустойчивость: Улучшенные фильтры протокола FHSS позволяют работать в условиях экстремально «зашумленного» радиоэфира современных цифровых цехов.
- Совместимость: Системы QE обратно совместимы с устройствами серии Q, но имеют свои особенности настройки для достижения максимальной скорости откли
Как определить какую серию я использую?

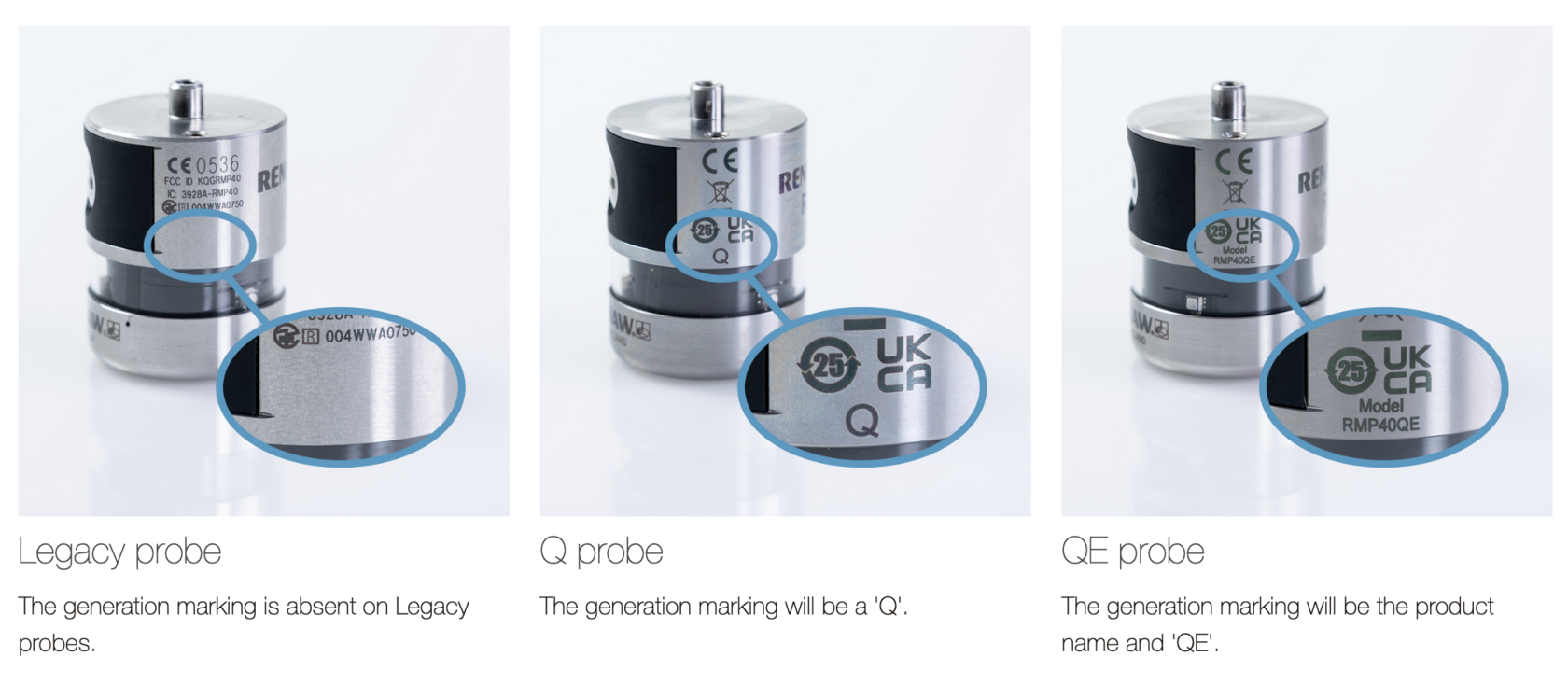

на датчиках значок размещен на корпусе справа от батарейного отсека (см рис ниже)

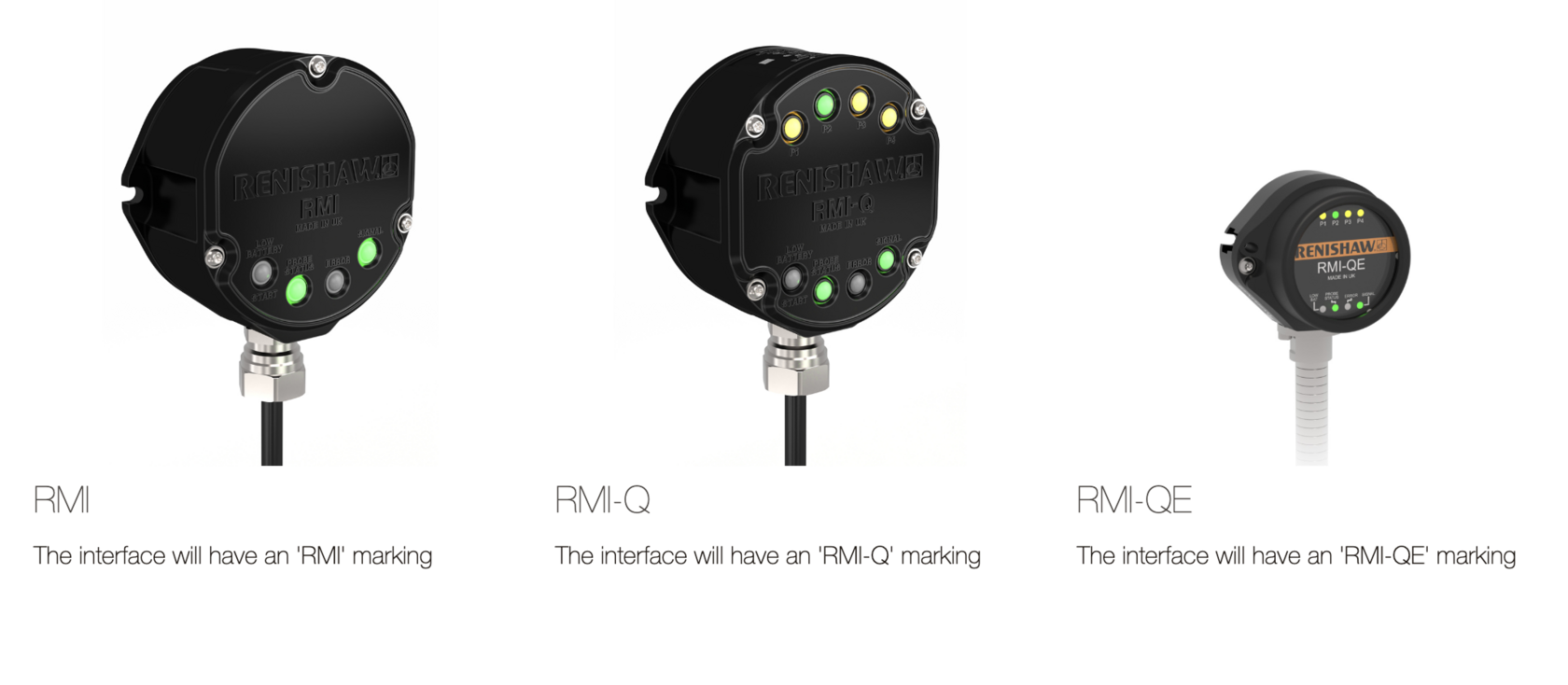

на интерфейсе/приемнике модель указана более очевидно
Таблица совместимости между поколениями
Подробнее об отличиях
1. Скорость передачи данных и задержка (Latency)
Это критический параметр для станков с ЧПУ. Чем ниже задержка, тем точнее станок фиксирует координату касания на высокой скорости.
- Legacy (Старые протоколы): Базовая скорость. Задержка фиксированная, но относительно высокая по современным меркам.
- Q (FHSS): Внедрена технология FHSS (Frequency Hopping Spread Spectrum — псевдослучайная перестройка рабочей частоты). Это сделало связь стабильнее в цехах с кучей Wi-Fi роутеров, но скорость осталась стандартной.
- QE (Quick Events): Прорыв в скорости. Скорость передачи данных удвоена. Это позволило сократить задержку (latency) в два раза, что критично для высокоточных измерений на быстрых подачах.
2. Фильтрация вибраций (Trigger Filter)
Фильтры нужны, чтобы датчик не срабатывал от вибраций шпинделя или резких ускорений станка.
- Legacy / Q: Имеют стандартные уровни фильтрации. При включении высокого уровня фильтрации (для защиты от ложных срабатываний) сильно росла задержка сигнала.
- QE: Новые алгоритмы. Например, в моделях RMP400/600 QE фильтр 3-го уровня (для сильных вибраций) работает в два раза быстрее, чем на старых датчиках. Вы получаете защиту от помех без потери точности позиционирования.
3. Энергоэффективность и режим сна
- Legacy: Высокое потребление в режиме ожидания.
- Q: Появился режим Hibernation (Гибернация). Интерфейс RMI-Q мог «будить» датчик по радиоканалу, что экономило батарею.
- QE: Оптимизированы протоколы подтверждения связи. Датчикам QE в паре с интерфейсом RMI-QE больше не нужен режим гибернации, так как их стандартный протокол связи стал настолько энергоэффективным, что батарейка живет дольше даже без глубокого сна.
4. Настройка и сопряжение (Partnering)
- Legacy: Сложная процедура через переключение батареек и визуальные коды светодиодов.
- Q: Поддержка Trigger Logic (настройка через нажатия на измерительный щуп).
- QE: Полноценная поддержка Opti-Logic™. Теперь датчик можно настроить через мобильное приложение (через визуальные импульсы), что в разы быстрее. Также в QE добавлена функция Master Reset (сброс к заводским настройкам одной командой).
